公布日：2023.08.15

申请日：2023.05.10

分类号：C02F3/28(2023.01)I;C02F3/00(2023.01)I

摘要

本发明公开了一种生物澄清池防止浮泥的方法，池体内自下而上依次设置有布水排泥区、污泥悬浮区和澄清区；布水排泥区内设有布水排泥装置，澄清区内设有分离装置；当检测到出水端的悬浮物浓度大于或等于预设的悬浮物浓度时，执行排泥动作；当检测到出水端的悬浮物浓度小于预设的悬浮物浓度，且检测到污泥悬浮区的污泥沉降比大于或等于预设的污泥沉降比时，执行排泥动作；当检测到出水端的水面有浮泥时，执行冲洗动作；当同时达到排泥动作和冲洗动作的执行条件时，先执行冲洗动作，后执行排泥动作。采用本发明，能够有效地解决活性污泥因污泥膨胀、污泥腐化等原因导致的浮泥问题，保证出水质量。

权利要求书

1.一种生物澄清池防止浮泥的方法，其特征在于，包括以下步骤：当检测到出水端的悬浮物浓度大于或等于预设的悬浮物浓度时，执行排泥动作；当检测到出水端的悬浮物浓度小于预设的悬浮物浓度，且检测到污泥悬浮区的污泥沉降比大于或等于预设的污泥沉降比时，执行排泥动作；当检测到出水端的水面有浮泥时，执行冲洗动作；当同时达到排泥动作和冲洗动作的执行条件时，先执行冲洗动作，后执行排泥动作；其中，所述排泥动作是将池体底部浓缩污泥排出池外，直至出水端的悬浮物浓度小于预设的悬浮物浓度，且污泥悬浮区的污泥沉降比小于预设的污泥沉降比时，停止排泥，恢复正常运行；所述冲洗动作是利用气洗或水冲或气水冲将出水端的水面浮泥推送至集水槽，浮泥排净后恢复正常运行。

2.根据权利要求1所述的生物澄清池防止浮泥的方法，其特征在于，所述排泥动作的具体步骤为：先关闭进水阀，停止进水，沉淀1min-20min后打开排泥阀，将池体底部浓缩污泥排出；当出水端的悬浮物浓度小于预设的悬浮物浓度，且污泥悬浮区的污泥沉降比小于预设的污泥沉降比时，恢复正常运行。

3.根据权利要求1所述的生物澄清池防止浮泥的方法，其特征在于，所述冲洗动作的具体步骤为：先关闭进水阀和排泥阀，利用推流管喷出的水流将出水端的水面浮泥推送至集水槽，并由废水排放管排出池外，浮泥排净后恢复正常运行。

4.根据权利要求1所述的生物澄清池防止浮泥的方法，其特征在于，所述冲洗动作的具体步骤为：先关闭进水阀和排泥阀，利用曝气装置释放的气体，气体上升至出水端的水面将浮泥打散后，停止进气，然后打开进水阀，利用进水将出水端中的泥水混合液推送至集水槽，并由废水排放管排出池外，浮泥排净后恢复正常运行。

5.根据权利要求1所述的生物澄清池防止浮泥的方法，其特征在于，所述预设的污泥沉降比是在生物澄清池调试启动成功后，根据出水端的悬浮物浓度或者累计进水流量信息确定。

6.根据权利要求5所述的生物澄清池防止浮泥的方法，其特征在于，所述预设的污泥沉降比的确定步骤具体为：同时采集出水端的悬浮物浓度和污泥悬浮区的活性污泥的污泥沉降比，将数据建成数据库，当出水腔的悬浮物浓度达到预设的悬浮物浓度时，记录此时污泥悬浮区的活性污泥的污泥沉降比，然后执行排泥动作；连续记录至少两次执行排泥动作前的污泥沉降比，取平均值，即为所述预设的污泥沉降比；或者，同时采集累计进水流量和污泥悬浮区的污泥沉降比，将数据建成数据库，当累计进水流量对应的出水端的悬浮物浓度出现拐点时，记录此时污泥悬浮区的污泥沉降比，然后执行排泥动作；连续记录至少两次执行排泥动作前的污泥沉降比，取平均值，即为所述预设的污泥沉降比；其中，所述拐点为出水端的悬浮物浓度由小变大再变小对应的最大数值，且所述拐点不能超过所述预设的悬浮物浓度。

7.根据权利要求6所述的生物澄清池防止浮泥的方法，其特征在于，所述预设的悬浮物浓度为30mg/L～60mg/L。

8.根据权利要求1至7任一项所述的生物澄清池防止浮泥的方法，其特征在于，所述生物澄清池包括池体，所述池体内自下而上依次设置有布水排泥区、污泥悬浮区和澄清区；所述布水排泥区内设置有布水排泥装置，所述澄清区内设置有分离装置，所述分离装置内设有填料，所述填料将所述分离装置的内腔分隔为位于下部的进水腔和位于上部的出水腔，所述出水腔的顶部设有集水槽；所述分离装置包括第一分离斗和第二分离斗，所述第一分离斗与所述池体之间形成有与所述污泥悬浮区连通的输送通道，所述第二分离斗置于所述第一分离斗内，所述第一分离斗的顶部低于所述第二分离斗的顶部，所述第一分离斗和所述第二分离斗均呈上大下小的梯形槽结构，所述第一分离斗的梯形槽底部设有第一排泥口，所述第二分离斗的梯形槽底部设有第二排泥口，所述第一排泥口的下方设有三相分离器，所述第一分离斗与所述第二分离斗之间形成有进水通道，所述进水通道的上端设有与所述输送通道连通的进水口，所述进水通道的下端分别与所述第二排泥口和所述第二排泥口连通，所述填料和所述集水槽均设置在所述第二分离斗内，所述填料将所述第二分离斗的内腔分隔为位于下部的进水腔和位于上部的出水腔，所述进水腔内且靠近所述填料的一侧设有既能对填料进行气洗又能将出水腔的水面浮泥打散的曝气装置，所述出水腔的两侧布置有能将所述出水腔的水面浮泥推至所述集水槽的推流管，所述集水槽并联连接有能将上清液排出所述池体的清水排放管以及能将浮泥废水排出所述池体的废水排放管；所述清水排放管上设有第一排水阀，所述废水排放管上设有第二排水阀。

9.根据权利要求8所述的生物澄清池防止浮泥的方法，其特征在于，所述布水排泥装置包括布水渠和若干平行设置的布水管，所述布水渠通过若干第一连通管与各所述布水管一一对应连接，各所述布水管上设有若干均匀分布且与所述污泥悬浮区连通的通孔，所述布水渠的一端并联连接有进水管和排泥管，所述布水渠的另一端封闭；所述进水管上设有进水阀，所述排泥管上设有排泥阀。

10.根据权利要求9所述的生物澄清池防止浮泥的方法，其特征在于，所述池体的底部还设有布气渠，所述布气渠通过若干第二连通管与各所述布水管一一对应连接，各所述布水管上设有若干排气孔；所述布气渠的一端设有进气管，其另一端封闭，所述进气管上设有进气阀。

发明内容

本发明的目的是提供一种生物澄清池防止浮泥的方法，能够有效地解决活性污泥因污泥膨胀、污泥腐化等原因导致的浮泥问题，保证出水质量。

为了解决上述技术问题，本发明采用的技术方案如下：

一种生物澄清池防止浮泥的方法，其包括以下步骤：当检测到出水端的悬浮物浓度大于或等于预设的悬浮物浓度时，执行排泥动作；

当检测到出水端的悬浮物浓度小于预设的悬浮物浓度，且检测到污泥悬浮区的污泥沉降比大于或等于预设的污泥沉降比时，执行排泥动作；

当检测到出水端的水面有浮泥时，执行冲洗动作；

当同时达到排泥动作和冲洗动作的执行条件时，先执行冲洗动作，后执行排泥动作；

其中，所述排泥动作是将池体底部浓缩污泥排出池外，直至出水端的悬浮物浓度小于预设的悬浮物浓度，且污泥悬浮区的污泥沉降比小于预设的污泥沉降比时，停止排泥，恢复正常运行；

所述冲洗动作是利用气洗或水冲或气水冲将出水端的水面浮泥推送至集水槽，浮泥排净后恢复正常运行。

作为本发明的优选方案，所述排泥动作的具体步骤为：先关闭进水阀，停止进水，沉淀1min-20min后打开排泥阀，将池体底部浓缩污泥排出；当出水端的悬浮物浓度小于预设的悬浮物浓度，且污泥悬浮区的污泥沉降比小于预设的污泥沉降比时，恢复正常运行。

作为本发明的优选方案，所述冲洗动作的具体步骤为：先关闭进水阀和排泥阀，利用推流管喷出的水流将出水端的水面浮泥推送至集水槽，并由废水排放管排出池外，浮泥排净后恢复正常运行；

作为本发明的优选方案，所述冲洗动作的具体步骤为：先关闭进水阀和排泥阀，利用曝气装置释放的气体，气体上升至出水端的水面将浮泥打散后，停止进气，然后打开进水阀，利用进水将出水端中的泥水混合液推送至集水槽，并由废水排放管排出池外，浮泥排净后恢复正常运行。

作为本发明的优选方案，所述污泥沉降比是取自污泥悬浮区的活性污泥进行30min静置沉降得到的污泥体积百分比。

作为本发明的优选方案，所述预设的污泥沉降比是在生物澄清池调试启动成功后，根据出水端的悬浮物浓度或者累计进水流量信息确定。

作为本发明的优选方案，所述预设的污泥沉降比的确定步骤具体为：同时采集出水端的悬浮物浓度和污泥悬浮区的活性污泥的污泥沉降比，将数据建成数据库，当出水腔的悬浮物浓度达到预设的悬浮物浓度时，记录此时污泥悬浮区的活性污泥的污泥沉降比，然后执行排泥动作；连续记录至少两次执行排泥动作前的污泥沉降比，取平均值，即为所述预设的污泥沉降比；

或者，同时采集累计进水流量和污泥悬浮区的污泥沉降比，将数据建成数据库，当累计进水流量对应的出水端的悬浮物浓度出现拐点时，记录此时污泥悬浮区的污泥沉降比，然后执行排泥动作；连续记录至少两次执行排泥动作前的污泥沉降比，取平均值，即为所述预设的污泥沉降比；其中，所述拐点为出水端的悬浮物浓度由小变大再变小对应的最大数值，且所述拐点不能超过所述预设的悬浮物浓度。

作为本发明的优选方案，所述预设的悬浮物浓度为30mg/L～60mg/L。

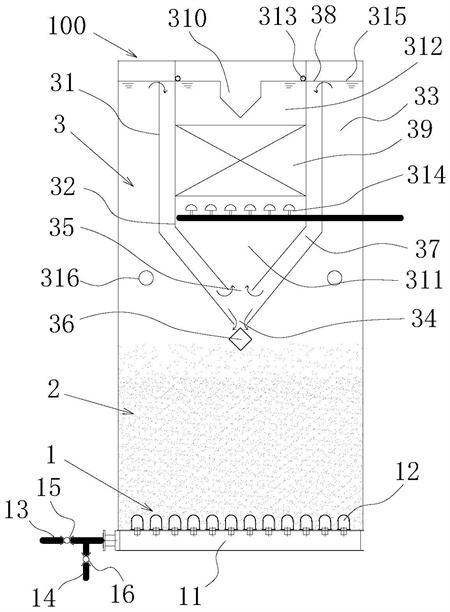

作为本发明的优选方案，所述生物澄清池包括池体，所述池体内自下而上依次设置有布水排泥区、污泥悬浮区和澄清区；所述布水排泥区内设置有布水排泥装置，所述澄清区内设置有分离装置，所述分离装置内设有填料，所述填料将所述分离装置的内腔分隔为位于下部的进水腔和位于上部的出水腔，所述出水腔的顶部设有集水槽；

所述分离装置包括第一分离斗和第二分离斗，所述第一分离斗与所述池体之间形成有与所述污泥悬浮区连通的输送通道，所述第二分离斗置于所述第一分离斗内，所述第一分离斗的顶部低于所述第二分离斗的顶部，所述第一分离斗和所述第二分离斗均呈上大下小的梯形槽结构，所述第一分离斗的梯形槽底部设有第一排泥口，所述第二分离斗的梯形槽底部设有第二排泥口，所述第一排泥口的下方设有三相分离器，所述第一分离斗与所述第二分离斗之间形成有进水通道，所述进水通道的上端设有与所述输送通道连通的进水口，所述进水通道的下端分别与所述第二排泥口和所述第二排泥口连通，所述填料和所述集水槽均设置在所述第二分离斗内，所述填料将所述第二分离斗的内腔分隔为位于下部的进水腔和位于上部的出水腔，所述进水腔内且靠近所述填料的一侧设有既能对填料进行气洗又能将出水腔的水面浮泥打散的曝气装置，所述出水腔的两侧布置有能将所述出水腔的水面浮泥推至所述集水槽的推流管，所述集水槽并联连接有能将上清液排出所述池体的清水排放管以及能将浮泥废水排出所述池体的废水排放管；所述清水排放管上设有第一排水阀，所述废水排放管上设有第二排水阀。

作为本发明的优选方案，所述布水排泥装置包括布水渠和若干平行设置的布水管，所述布水渠通过若干第一连通管与各所述布水管一一对应连接，各所述布水管上设有若干均匀分布且与所述污泥悬浮区连通的通孔，所述布水渠的一端并联连接有进水管和排泥管，所述布水渠的另一端封闭；所述进水管上设有进水阀，所述排泥管上设有排泥阀。

作为本发明的优选方案，所述池体的底部还设有布气渠，所述布气渠通过若干第二连通管与各所述布水管一一对应连接，各所述布水管上设有若干排气孔；所述布气渠的一端设有进气管，其另一端封闭，所述进气管上设有进气阀。

实施本发明提供的一种生物澄清池防止浮泥的方法，与现有技术相比，其有益效果在于：

本发明能够实时获取污泥悬浮区的污泥沉降比和出水端的悬浮物浓度，根据预设定的数值控制污泥悬浮区的活性污泥排出，并且建立数据库，通过大数据调取不同季节对应的预设的污泥沉降比，从而更好的实现智能化防控活性污泥因污泥膨胀、污泥腐化等原因导致的浮泥问题；同时，还能够通过对出水端的水面浮泥实时监测及干预，一旦出现水面浮泥现象，能够优先执行冲洗动作，以免造成出水变差的情况。此外，仅仅通过出水端的悬浮物浓度作为强制排泥防止浮泥的控制条件并不保险，主要是因为出水悬浮物是相对滞后的指标，出水悬浮物浓度很容易超过预设值甚至是后续生化单元进水要求，导致后续处理单元不能正常运行，因此增加了污泥沉降比作为判定条件，能够更加精准地控制浮泥问题，避免出水端的悬浮物浓度判定滞后的问题。

（发明人：伍波;叶昌明;金文标;彭金城;赖正泉;尹林;朱红青;邹祝琪;郭瑞;汪洋）
