公布日：2024.03.12

申请日：2023.11.28

分类号：C02F1/00(2023.01)I;C02F1/28(2023.01)I;B01D24/12(2006.01)I;B01D24/48(2006.01)I

摘要

本发明公开了一种新型微动力一体化污水处理系统，包括处理池体；所述处理池体内由上至下设置有覆盖层、一次散水层、第一滤层、二次散水层、第二滤层、三次散水层和集水层；所述第一滤层包括若干过滤单元和放置架，所述放置架安装在处理池体内，若干所述过滤单元并列可拆卸安装在放置架内。本发明通过设置若干过滤单元和放置架，当最上层的过滤层堵塞时，可以将过滤单元抽出，进行更换，保证污水处理系统的正常工作。

权利要求书

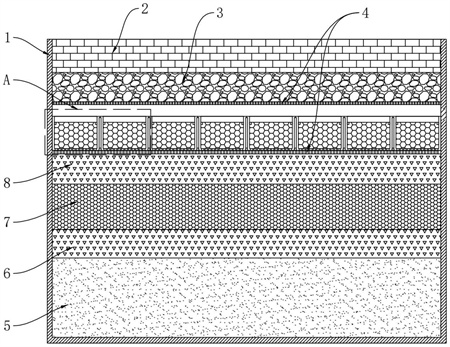

1.一种新型微动力一体化污水处理系统，包括处理池体(1)；其特征在于：所述处理池体(1)内由上至下设置有覆盖层(2)、一次散水层(3)、第一滤层、二次散水层(8)、第二滤层(7)、三次散水层(6)和集水层(5)；所述第一滤层包括若干过滤单元和放置架(4)，所述放置架(4)安装在处理池体(1)内，若干所述过滤单元并列可拆卸安装在放置架(4)内。

2.根据权利要求1所述的一种新型微动力一体化污水处理系统，其特征在于：所述过滤单元包括存放盒(9)和填充在存放盒(9)内的吸附过滤填料(10)，所述存放盒(9)的底部设置有通孔(11)，所述通孔(11)的直径小于吸附过滤填料(10)的粒径，所述放置架(4)上设置有若干间隔块(21)，两个所述间隔块(21)之间的间距与存放盒(9)的宽度相匹配，所述处理池体(1)的侧壁上设置有与存放盒(9)配合的配合孔，所述存放盒(9)穿过所述配合孔进入到放置架(4)内。

3.根据权利要求2所述的一种新型微动力一体化污水处理系统，其特征在于：所述存放盒(9)内设置有高度标记板(12)，所述吸附过滤填料(10)上部与高度标记板(12)平齐。

4.根据权利要求2所述的一种新型微动力一体化污水处理系统，其特征在于：所述存放盒(9)内部的一端设置有隔板(17)，所述隔板(17)上设置有溢流口(16)，所述溢流口(16)的高度大于吸附过滤填料(10)的高度。

5.根据权利要求4所述的一种新型微动力一体化污水处理系统，其特征在于：所述溢流口(16)处设置有提醒装置，当溢流口(16)处有水流流过时水流驱动所述提醒装置发出提醒声音。

6.根据权利要求5所述的一种新型微动力一体化污水处理系统，其特征在于：所述提醒装置包括转轴(18)、铃铛(15)和若干叶片(19)，所述转轴(18)可转动安装在溢流口(16)处，若干所述叶片(19)间隔轴向安装在转轴(18)的外圆周面上，所述铃铛(15)设置在所述转轴(18)的一端。

7.根据权利要求6所述的一种新型微动力一体化污水处理系统，其特征在于：所述存放盒(9)上设置有外罩(20)，所述外罩(20)盖合在所述提醒装置的上部。

8.根据权利要求2所述的一种新型微动力一体化污水处理系统，其特征在于：所述存放盒(9)的两侧分别设置有配合板一(13)和配合板二(14)，相邻两个存放盒(9)的配合板一(13)和配合板二(14)配合。

9.根据权利要求2所述的一种新型微动力一体化污水处理系统，其特征在于：所述吸附过滤填料(10)为河沙、碳酸钙与活性炭的混合物。

10.根据权利要求1所述的一种新型微动力一体化污水处理系统，其特征在于：所述覆盖层(2)为硬化地面、旱地、浮土或者是绿地。

发明内容

本发明所要解决的问题是：提供一种新型微动力一体化污水处理系统，通过设置若干过滤单元和放置架，当最上层的过滤层堵塞时，可以将过滤单元抽出，进行更换，保证污水处理系统的正常工作。

本发明为解决上述问题所提供的技术方案为：一种新型微动力一体化污水处理系统，包括处理池体；所述处理池体内由上至下设置有覆盖层、一次散水层、第一滤层、二次散水层、第二滤层、三次散水层和集水层；

所述第一滤层包括若干过滤单元和放置架，所述放置架安装在处理池体内，若干所述过滤单元并列可拆卸安装在放置架内。

优选的，所述过滤单元包括存放盒和填充在存放盒内的吸附过滤填料，所述存放盒的底部设置有通孔，所述通孔的直径小于吸附过滤填料的粒径，所述放置架上设置有若干间隔块，两个所述间隔块之间的间距与存放盒的宽度相匹配，所述处理池体的侧壁上设置有与存放盒配合的配合孔，所述存放盒穿过所述配合孔进入到放置架内。

优选的，所述存放盒内设置有高度标记板，所述吸附过滤填料上部与高度标记板平齐。

优选的，所述存放盒内部的一端设置有隔板，所述隔板上设置有溢流口，所述溢流口的高度大于吸附过滤填料的高度。

优选的，所述溢流口处设置有提醒装置，当溢流口处有水流流过时水流驱动所述提醒装置发出提醒声音。

优选的，所述提醒装置包括转轴、铃铛和若干叶片，所述转轴可转动安装在溢流口处，若干所述叶片间隔轴向安装在转轴的外圆周面上，所述铃铛设置在所述转轴的一端。

优选的，所述存放盒上设置有外罩，所述外罩盖合在所述提醒装置的上部。

优选的，所述存放盒的两侧分别设置有配合板一和配合板二，相邻两个存放盒的配合板一和配合板二配合。

优选的，所述吸附过滤填料为河沙、碳酸钙与活性炭的混合物。

优选的，所述覆盖层为硬化地面、旱地、浮土或者是绿地。

与现有技术相比，本发明的优点是：本发明通过设置若干过滤单元和放置架，当最上层的过滤层堵塞时，可以将过滤单元抽出，进行更换，保证污水处理系统的正常工作。

（发明人：蔡宇灏;李雨曦）
