公布日：2024.03.12

申请日：2023.11.21

分类号：C02F11/121(2019.01)I

摘要

本发明涉及污水处理技术领域，公开了一种工业污水处理用污泥脱水设备，包括处理水箱，还包括有导流结构和搅动组件；所述导流结构包括固轴架、传动轴、滞水板、漏斗、分离箱、污泥底箱、输出端口，所述固轴架固定连接在处理水箱的上表面，所述传动轴转动连接在固轴架的中心处，所述滞水板固定连接在处理水箱的内壁，所述漏斗固定连接在滞水板的底面，所述分离箱设置在处理水箱的底侧，所述污泥底箱固定连接在分离箱的底侧，所述输出端口固定连接在处理水箱的左侧底面，所述偏轴杆固定连接在上轴盘的底面，本发明，具有实用性强和防止污泥沉淀干扰流速的特点。

权利要求书

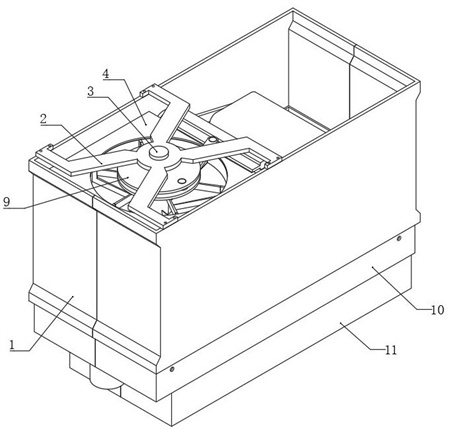

1.一种工业污水处理用污泥脱水设备，包括处理水箱（1），其特征在于：还包括有导流结构和搅动组件（9）；所述导流结构包括固轴架（2）、传动轴（3）、滞水板（4）、漏斗（7）、分离箱（10）、污泥底箱（11）、输出端口（12），所述固轴架（2）固定连接在处理水箱（1）的上表面，所述传动轴（3）转动连接在固轴架（2）的中心处，所述滞水板（4）固定连接在处理水箱（1）的内壁，所述漏斗（7）固定连接在滞水板（4）的底面，所述分离箱（10）设置在处理水箱（1）的底侧，所述污泥底箱（11）固定连接在分离箱（10）的底侧，所述输出端口（12）固定连接在处理水箱（1）的左侧底面；所述搅动组件（9）包括上轴盘（91）、偏轴杆（92）、下轴盘（93）、底转轴（94）、刮动板（95），所述上轴盘（91）固定连接在传动轴（3）底端，所述偏轴杆（92）固定连接在上轴盘（91）的底面，所述下轴盘（93）固定连接在偏轴杆（92）的底面，所述底转轴（94）固定连接在下轴盘（93）的轴心处，所述刮动板（95）固定连接在底转轴（94）的外侧面。

2.根据权利要求1所述的一种工业污水处理用污泥脱水设备，其特征在于：所述刮动板（95）环形阵列分布在底转轴（94）的外侧面，所述输出端口（12）与处理水箱（1）内部相互连通。

3.根据权利要求2所述的一种工业污水处理用污泥脱水设备，其特征在于：所述偏轴杆（92）的侧面设置有施压装置（5），所述施压装置（5）包括往复结构和施压结构，所述往复结构包括联动杆（51）、推板（52）、腰槽杆（53）、摆动架（54），所述联动杆（51）铰接连接在偏轴杆（92）的外侧，所述推板（52）铰接连接在联动杆（51）的右侧末端，所述腰槽杆（53）滑动连接在推板（52）的外侧，所述摆动架（54）固定连接在腰槽杆（53）的底面。

4.根据权利要求3所述的一种工业污水处理用污泥脱水设备，其特征在于：所述施压结构包括施压架（55）、下压滤槽（56）、收缩杆（57）、压水板（58），所述施压架（55）滑动连接在摆动架（54）的内侧，所述下压滤槽（56）固定连接在施压架（55）的底面，所述收缩杆（57）固定连接在下压滤槽（56）的底面，所述压水板（58）固定连接在收缩杆（57）的底侧末端。

5.根据权利要求4所述的一种工业污水处理用污泥脱水设备，其特征在于：所述摆动架（54）的内侧面固定连接有转轴，且转轴与处理水箱（1）内壁转动连接，所述摆动架（54）内侧连接有施压杆，且施压杆与施压架（55）侧面滑动连接，所述收缩杆（57）的内侧设置有弹簧。

6.根据权利要求5所述的一种工业污水处理用污泥脱水设备，其特征在于：所述下压滤槽（56）的底面设置有传输分离装置（6），所述传输分离装置（6）包括传动结构和分离结构，所述传动结构包括铰座（61）、摆轮杆（62）、传动带轮（63）、传动轮组（64），所述铰座（61）固定连接在下压滤槽（56）的底面，所述摆轮杆（62）铰接连接在铰座（61）的侧面，所述传动带轮（63）铰接连接在摆轮杆（62）的侧面，所述传动轮组（64）设置在传动带轮（63）的外侧。

7.根据权利要求6所述的一种工业污水处理用污泥脱水设备，其特征在于：所述分离结构包括滚轴（65）、传输带（66）、受压板（67），所述滚轴（65）转动连接在分离箱（10）的内侧，所述传输带（66）贴合在滚轴（65）的外侧，所述受压板（67）固定连接在分离箱（10）的内壁。

8.根据权利要求7所述的一种工业污水处理用污泥脱水设备，其特征在于：所述传动带轮（63）由皮带和皮带轮组成，所述受压板（67）的内侧顶面设置有滤网，所述传输带（66）的外侧面设置竖板，所述受压板（67）的表面开设有传带槽，且传输带（66）侧面的竖板延伸至传带槽内侧。9.根据权利要求8所述的一种工业污水处理用污泥脱水设备，其特征在于：所述传输带（66）的底侧设置有防堵过滤装置（8），所述防堵过滤装置（8）包括过滤板（81）、滑杆块（82）、顶杆（83）、拨动连杆（84）、摆轴（85）、摆杆（86）、搅杆（87），所述过滤板（81）固定连接在受压板（67）的表面，所述滑杆块（82）固定连接在分离箱（10）的内壁，所述顶杆（83）滑动连接在滑杆块（82）的内侧，所述拨动连杆（84）设置在顶杆（83）的底侧，所述摆轴（85）固定连接在分离箱（10）的内壁，所述摆杆（86）固定连接在拨动连杆（84）的顶面，所述搅杆（87）固定连接在拨动连杆（84）的底面。

10.根据权利要求9所述的一种工业污水处理用污泥脱水设备，其特征在于：所述搅杆（87）延伸至输出端口（12）的内侧，所述拨动连杆（84）与摆轴（85）转动连接，所述顶杆（83）底端与拨动连杆（84）相接触。

发明内容

本发明的目的在于提供一种工业污水处理用污泥脱水设备，以解决上述背景技术中提出的问题。

为了解决上述技术问题，本发明提供如下技术方案：一种工业污水处理用污泥脱水设备，包括处理水箱，还包括有导流结构和搅动组件；所述导流结构包括固轴架、传动轴、滞水板、漏斗、分离箱、污泥底箱、输出端口，所述固轴架固定连接在处理水箱的上表面，所述传动轴转动连接在固轴架的中心处，所述滞水板固定连接在处理水箱的内壁，所述漏斗固定连接在滞水板的底面，所述分离箱设置在处理水箱的底侧，所述污泥底箱固定连接在分离箱的底侧，所述输出端口固定连接在处理水箱的左侧底面；所述搅动组件包括上轴盘、偏轴杆、下轴盘、底转轴、刮动板，所述上轴盘固定连接在传动轴底端，所述偏轴杆固定连接在上轴盘的底面，所述下轴盘固定连接在偏轴杆的底面，所述底转轴固定连接在下轴盘的轴心处，所述刮动板固定连接在底转轴的外侧面，所述刮动板环形阵列分布在底转轴的外侧面，所述输出端口与处理水箱内部相互连通，通过上述结构，将污泥和污水的混合物，通过管道输出至处理水箱的左侧上方，让污水通过外置管道流入滞水板和漏斗内，并将部分溅射在表面的水通过滞水板倾斜流入到漏斗内，传动轴连接的外置电机处于工作状态时，传动轴会随电机轴转动而转动，并通过传动轴转动，带动传动轴连接的上轴盘转动，而上轴盘通过偏轴杆带动连接的下轴盘转动，从而让下轴盘连接的底转轴带动刮动板转动，通过刮动板转动，通过刮动板贴合在漏斗内壁，通过刮动板转动附着在漏斗污泥刮除，并利用离心力将污泥通过刮动板甩出漏斗底端，防止污泥快速沉淀堆积堵住漏斗底部。

根据上述技术方案，所述偏轴杆的侧面设置有施压装置，所述施压装置包括往复结构和施压结构，所述往复结构包括联动杆、推板、腰槽杆、摆动架，所述联动杆铰接连接在偏轴杆的外侧，所述推板铰接连接在联动杆的右侧末端，所述腰槽杆滑动连接在推板的外侧，所述摆动架固定连接在腰槽杆的底面，所述施压结构包括施压架、下压滤槽、收缩杆、压水板，所述施压架滑动连接在摆动架的内侧，所述下压滤槽固定连接在施压架的底面，所述收缩杆固定连接在下压滤槽的底面，所述压水板固定连接在收缩杆的底侧末端，所述摆动架的内侧面固定连接有转轴，且转轴与处理水箱内壁转动连接，所述摆动架内侧连接有施压杆，且施压杆与施压架侧面滑动连接，所述收缩杆的内侧设置有弹簧，通过上述结构，当上轴盘转动时，上轴盘会带动底端连接的偏轴杆转动，做圆周运动的偏轴杆会推动外侧连接的联动杆运动，通过联动杆推动末端连接的推板左右往复移动，通过推板移动推动腰槽杆，腰槽杆让摆动架摆动，而摆动架摆动会推动底部连接的施压架移动，施压架会推动下压滤槽在处理水箱的内侧滑动，从出漏斗流出的污水会通过施压架的顶面向两侧流动，并让污水流入到下压滤槽内，并通过下压滤槽将污水中的其他与污泥进行分离，让污泥和水透过下压滤槽底侧的滤网向下滴落，防止其他不溶于水的物质与污泥混合，同时，下压滤槽向下移动过程中，会让下压滤槽底部的水，从下压滤槽底面滤孔涌出，通过涌出的水柱对下压滤槽底部进行清理，起到防止堵塞的作用，同时下压滤槽向下移动，会推动底部收缩杆和压水板移动，下压滤槽落下的水和污泥会经过压水板上方，向侧面流动，并让污泥和水在压水板的底部沉淀，通过压水板挤压沉淀的污泥，将污泥中的水从压水板侧面排出，并将污泥压实。

根据上述技术方案，所述下压滤槽的底面设置有传输分离装置，所述传输分离装置包括传动结构和分离结构，所述传动结构包括铰座、摆轮杆、传动带轮、传动轮组，所述铰座固定连接在下压滤槽的底面，所述摆轮杆铰接连接在铰座的侧面，所述传动带轮铰接连接在摆轮杆的侧面，所述传动轮组设置在传动带轮的外侧，所述分离结构包括滚轴、传输带、受压板，所述滚轴转动连接在分离箱的内侧，所述传输带贴合在滚轴的外侧，所述受压板固定连接在分离箱的内壁，所述传动带轮由皮带和皮带轮组成，所述受压板的内侧顶面设置有滤网，所述传输带的外侧面设置竖板，所述受压板的表面开设有传带槽，且传输带侧面的竖板延伸至传带槽内侧，通过上述结构，压水板下压时，会将压实聚集的污泥压入到传输带侧面的竖板内侧，并通过压水板施压，让水从传输带的竖板两侧及排出受压板左侧排出，同时通过下压滤槽下压推动摆轮杆摆动，让摆轮杆摆动推动末端连接的传动带轮转动，从而让传动带轮带动传动轮组和滚轴转动，通过滚轴转动将传输带竖板内侧的污泥转移至右侧，让污泥落入到污泥底箱的内部收集起来，通过输出端口将水排出，从而利用传输带竖板对污泥收集和传输，以方便后续处理，通过下压滤槽下压联动实现污泥传输，可降低能源消耗更加环保。

根据上述技术方案，所述传输带的底侧设置有防堵过滤装置，所述防堵过滤装置包括过滤板、滑杆块、顶杆、拨动连杆、摆轴、摆杆、搅杆，所述过滤板固定连接在受压板的表面，所述滑杆块固定连接在分离箱的内壁，所述顶杆滑动连接在滑杆块的内侧，所述拨动连杆设置在顶杆的底侧，所述摆轴固定连接在分离箱的内壁，所述摆杆固定连接在拨动连杆的顶面，所述搅杆固定连接在拨动连杆的底面，所述搅杆延伸至输出端口的内侧，所述拨动连杆与摆轴转动连接，所述顶杆底端与拨动连杆相接触，通过上述结构，当传输带的竖板通过左端的滚轴驱动，让传输带左侧位置的竖板以顺时针方向向上移动时，通过传输带的竖板与拨动连杆上固定的摆杆接触，并通过接触让拨动连杆在摆轴的外侧摆动，拨动连杆与顶杆侧面贴合的凸起处，会向上推动顶杆，并让顶杆向上撞击过滤板，从而让过滤板产生震动，防止过滤板堵塞，从而提升过滤板对污水和污泥的分离效率，让污泥顺着过滤板向下滑落。

与现有技术相比，本发明所达到的有益效果是：本发明，通过设置有搅动组件、上轴盘、偏轴杆、下轴盘、底转轴、刮动板、分离箱、污泥底箱、输出端口，利用刮动板处在漏斗内的杆状结构，让污泥处于悬浮状态，防止污泥快速沉淀堆积堵住漏斗底部，同时利用刮动板贴合漏斗内侧起到刮除清理的作用；本发明，通过设置有联动杆、推板、腰槽杆、摆动架、施压架、下压滤槽、收缩杆、压水板，让污泥和水透过下压滤槽底侧的滤网向下滴落，防止其他不溶于水的物质与污泥混合，影响污泥后续的干燥和回收处理，同时，通过涌出的水柱对下压滤槽底部进行清理，起到防止堵塞的作用，同时，将污泥中的水从压水板侧面排出，并将污泥压实，方便污泥从悬浮状态聚集，从而起到收集的作用；本发明，通过设置有铰座、摆轮杆、传动带轮、传动轮组、滚轴、传输带、受压板，让污泥落入到污泥底箱的内部收集起来，通过输出端口将水排出，从而利用传输带竖板对污泥收集和传输，以方便后续处理，通过下压滤槽下压联动实现污泥传输，可降低能源消耗更加环保；本发明，通过设置有过滤板、滑杆块、顶杆、拨动连杆、摆轴、摆杆、搅杆，让顶杆向上撞击过滤板，从而让过滤板产生震动，防止过滤板堵塞，从而提升过滤板对污水和污泥的分离效率。

（发明人：陈正波）
