公布日：2024.03.15

申请日：2024.01.08

分类号：B01F33/81(2022.01)I;B01F27/90(2022.01)I;B01F35/12(2022.01)I;B01F35/88(2022.01)I;B01F23/80(2022.01)I;B01J20/20(2006.01)I;C02F1/28(2023.01)I;B01J20

/30(2006.01)I;B07B1/28(2006.01)I

摘要

本发明涉及活性炭加工技术领域，尤其为一种市政污水用活性炭制造设备，包括底板，所述底板顶部一侧设置有混料桶，所述混料桶顶部中央设置有第一电机，所述混料桶顶部一侧设置有入料箱，所述混料桶上设置有控制面板，所述混料桶背部顶侧开设有排气孔，所述混料桶外部左侧设置有固定板一，所述固定板一上设置有计量组件，所述混料桶外部右侧设置有固定板二，所述固定板二上设置有抽风机，所述混料桶右侧设置有水箱，所述水箱顶部设置有第二电机，所述混料桶左侧设置有过筛箱，本发明中，利用入料箱、计量组件的结构，通过入料箱和计量组件对活性炭原料以及所需的粉料进行称重配比，从而适用于各类活性炭的制备。

权利要求书

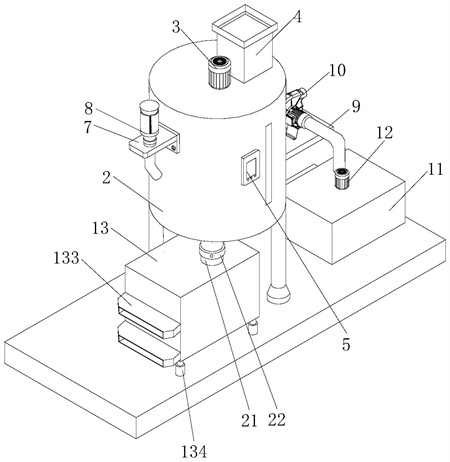

1.一种市政污水用活性炭制造设备，包括底板（1），其特征在于：所述底板（1）顶部一侧设置有混料桶（2），所述混料桶（2）顶部中央设置有第一电机（3），所述混料桶（2）顶部一侧设置有入料箱（4），所述混料桶（2）上设置有控制面板（5），所述混料桶（2）背部顶侧开设有排气孔（6），所述混料桶（2）外部左侧设置有固定板一（7），所述固定板一（1）上设置有计量组件（8），所述混料桶（2）外部右侧设置有固定板二（9），所述固定板二（9）上设置有抽风机（10），所述混料桶（2）右侧设置有水箱（11），所述水箱（11）顶部设置有第二电机（12），所述混料桶（2）左侧设置有过筛箱（13）。

2.根据权利要求1所述的一种市政污水用活性炭制造设备，其特征在于：所述混料桶（2）底部设置有排料管（21），所述排料管（21）上设置有电磁阀门三（22），且底部与过筛箱（13）顶部进行连通。

3.根据权利要求1所述的一种市政污水用活性炭制造设备，其特征在于：所述第一电机（3）输出轴延伸至混料桶（2）内部连接有第一转轴（31）且连接方式为通过联轴器，且所述第一转轴（31）两侧均固定连接多组第一搅拌杆（32），且首尾两侧第一搅拌杆（32）远离第一转轴（31）的一侧端部固定连接有刮板（33）。

4.据权利要求1所述的一种市政污水用活性炭制造设备，其特征在于：所述入料箱（4）内部一侧安装有电动推杆（41），所述电动推杆（41）的输出端固定连接有推板（42），且所述入料箱（4）内侧底部嵌入安转有重量传感器（43），并且底部设置有入料管（44），所述入料管（44）上安装有电磁阀门一（45）。

5.根据权利要求1所述的一种市政污水用活性炭制造设备，其特征在于：所述计量组件（8）由计量筒（81）、入料管（82）和电磁阀门二（83）组成，其中所述计量筒（81）位于固定板一（7）顶部，且底部连通有入料管二（82），且所述入料管（82）上设置有电磁阀门二（83），并贯穿固定板一（7）延伸至混料桶（2）内部一侧。

6.根据权利要求1所述的一种市政污水用活性炭制造设备，其特征在于：所述抽风机（10）一侧进风管与排气孔（6）进行连通，且另一侧出气管与水箱（11）顶部一侧进行连通。

7.根据权利要求1所述的一种市政污水用活性炭制造设备，其特征在于：所述第二电机（12）输出轴延伸至水箱（11）内部设置有第二转轴（121），且所述第二转轴（121）两侧均固定连接有多组第二搅拌杆（122）。

8.根据权利要求1所述的一种市政污水用活性炭制造设备，其特征在于：所述过筛箱（13）底部固定设置有震动电机（131），且内部从上至下依次设置有过筛板（131）和导料板（132），所述过筛板（131）和导料板（132）对应筛箱（13）外部一侧均设置有相应的出料口（133），且所述过筛箱（13）底部四个边角均设置有稳定组件（134）。

9.根据权利要求8所述的一种市政污水用活性炭制造设备，其特征在于：所述稳定组件（134）由固定柱（1341）、套筒（1342）、限位板（1343）和弹簧（1344）组成，其中所述固定柱（1341）底部与底板（1）顶部进行固定连接，且所述套筒（1342）底部插接在固定柱（1341）内侧，且底部固定连接有限位板（1343），所述限位板（1343）底部与固定柱（1341）内侧底壁之间固定连接有弹簧（1344），且所述套筒（1342）顶部与过筛箱（13）底部进行固定连接。

10.根据权利要求1所述的一种市政污水用活性炭制造设备，其特征在于：所述控制面板（5）与第一电机（3）、第二电机（12）、电动推杆（41）、电磁阀门一（45）、电磁阀门二（83）、电磁阀门三（22）、重量传感器（43）和震动电机（131）之间均进行电性连接。

发明内容

本发明的目的在于提供一种市政污水用活性炭制造设备，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种市政污水用活性炭制造设备，包括底板，所述底板顶部一侧设置有混料桶，所述混料桶顶部中央设置有第一电机，所述混料桶顶部一侧设置有入料箱，所述混料桶上设置有控制面板，所述混料桶背部顶侧开设有排气孔，所述混料桶外部左侧设置有固定板一，所述固定板一上设置有计量组件，所述混料桶外部右侧设置有固定板二，所述固定板二上设置有抽风机，所述混料桶右侧设置有水箱，所述水箱顶部设置有第二电机，所述混料桶左侧设置有过筛箱。

作为本发明优选的方案，所述混料桶底部设置有排料管，所述排料管上设置有电磁阀门三，且底部与过筛箱顶部进行连通。

作为本发明优选的方案，所述第一电机输出轴延伸至混料桶内部连接有第一转轴且连接方式为通过联轴器，且所述第一转轴两侧均固定连接多组第一搅拌杆，且首尾两侧第一搅拌杆远离第一转轴的一侧端部固定连接有刮板。

作为本发明优选的方案，所述入料箱内部一侧安装有电动推杆，所述电动推杆的输出端固定连接有推板，且所述入料箱内侧底部嵌入安转有重量传感器，并且底部设置有入料管，所述入料管上安装有电磁阀门一。

作为本发明优选的方案，所述计量组件由计量筒、入料管和电磁阀门二组成，其中所述计量筒位于固定板一顶部，且底部连通有入料管二，且所述入料管上设置有电磁阀门二，并贯穿固定板一延伸至混料桶内部一侧。

作为本发明优选的方案，所述抽风机一侧进风管与排气孔进行连通，且另一侧出气管与水箱顶部一侧进行连通。

作为本发明优选的方案，所述第二电机输出轴延伸至水箱内部设置有第二转轴，且所述第二转轴两侧均固定连接有多组第二搅拌杆。

作为本发明优选的方案，所述过筛箱底部固定设置有震动电机，且内部从上至下依次设置有过筛板和导料板，所述过筛板和导料板对应筛箱外部一侧均设置有相应的出料口，且所述过筛箱底部四个边角均设置有稳定组件。

作为本发明优选的方案，所述稳定组件由固定柱、套筒、限位板和弹簧组成，其中所述固定柱底部与底板顶部进行固定连接，且所述套筒底部插接在固定柱内侧，且底部固定连接有限位板，所述限位板底部与固定柱内侧底壁之间固定连接有弹簧，且所述套筒顶部与过筛箱底部进行固定连接。

作为本发明优选的方案，所述控制面板与第一电机、第二电机、电动推杆、电磁阀门一、电磁阀门二、电磁阀门三、重量传感器和震动电机之间均进行电性连接。

与现有技术相比，本发明的有益效果是：本发明中，通过设置的一种市政污水用活性炭制造设备，利用入料箱、计量组件的结构，实现在使用时，将活性炭原料倒入入料箱中，通过内部的重量传感器进行称重并将信息传达至控制面板上显示，同时可将需要的粉料倒入计量筒中进行配比，当达到需要的重量后开启电磁阀门一和电磁阀门二将两者流入混料桶中，从而实现将活性炭原料以及所需的各类粉料进行称重配比，适用于各类活性炭的制备。

本发明中，通过设置的一种市政污水用活性炭制造设备，利用抽风机、水箱、第二电机、第二转轴和第二搅拌杆的结构，实现在使用时，通过抽风机将混料桶内部产生的灰尘吸取至水箱中进行溶解，并开启第二电机带动第二转轴转动，进而带动第二搅拌杆在内部进行搅拌，避免灰尘杂质在内部进行沉淀，导致后期难以清理。

本发明中，通过设置的一种市政污水用活性炭制造设备，利用筛选箱的结构，实现在使用中，通过筛选箱底部的震动电机以及内部筛板对制备好的活性炭进行筛选，对其中的杂质进行过筛，从而提高该装置出料的质量，且期间通过底部的稳定组件可提高该装置震动筛选时的稳定性。

（发明人：马宁;张艳;李文鹏;张杰;陈征;胡恩齐;王新哲）
